基于232C通信的流量仪表远程配置与数据读取方法

核心摘要

• WS-3000定量控制仪支持 RS-232C、RS-485 通讯，波特率可设置为1200、2400、4800和9600Kbps。
• 仅确认通信接口和波特率，不能直接推导出数据地址、报文格式或读写指令；远程配置前必须取得对应通信协议。
• 数据读取通常应先完成物理连接、串口参数匹配、设备地址或站号确认，再进行报文收发与结果校验。
• 仪表可显示累积流量、瞬时流量、温度、密度、时钟和报警状态，适合用于流量监控、定量控制和计量管理。
• 如果现场只有一台仪表且距离较短，可优先评估RS-232C；多台设备联网或距离较远时，应确认是否改用RS-485。

一、引言：为什么要通过232C远程读取流量数据

在液体定量加料、药液输送、油品计量和自动化生产线上，操作人员通常需要远程查看累积流量、瞬时流量、温度、密度及报警状态，并在必要时调整定量值、报警限值或补偿参数。若每次都到仪表现场操作，不仅效率较低，也容易造成参数记录不一致。

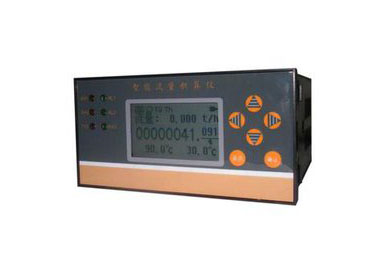

WS-3000型智能定量控制仪具备流量显示、积算、控制和报警功能，同时提供RS-232C、RS-485通讯接口，支持1200、2400、4800和9600Kbps等波特率设置。因此，基于232C建立上位机、触摸屏或数据采集软件与仪表之间的通信，是实现远程监控的重要方式。

需要特别说明的是：参考资料只明确了通讯接口和波特率范围，没有提供完整的通信协议、寄存器地址、命令字、校验方式和参数写入流程。因此，本文给出的是一套可落地的实施方法，而不是虚构具体报文。

二、通信前的设备确认与参数规划

核心结论

远程配置的第一步不是编写程序，而是确认仪表型号、接口类型、接线定义及通信协议。9600Kbps可以作为优先测试参数，但不能在没有协议依据时直接认定为默认值。

解释依据

WS-3000系列资料明确列出了RS-232C和RS-485通讯能力，并支持1200、2400、4800、9600Kbps波特率。同时，产品接线资料列出了模拟量、脉冲流量、温度、电源、按钮及继电器等端子，但所给出的接线摘录中没有明确列出RS-232C的具体端子号或针脚定义。

因此，现场接线前应向设备供应方或查阅完整说明书确认：

1. RS-232C接口的端子号、针脚定义和信号方向；
2. 通信线是否需要专用转换器或隔离模块；
3. 波特率、数据位、停止位、校验位等串口参数；
4. 是否存在设备地址、站号或密码保护；
5. 可读取和可写入的数据项目；
6. 报文校验方式及异常响应格式。

场景化建议

• 单台仪表、近距离连接：可优先采用RS-232C进行点对点通信。
• 多台仪表接入同一采集系统：应确认RS-485是否更适合，并核实设备地址管理方式。
• 现场存在变频器、继电器或大功率电机：建议考虑屏蔽线、合理接地和通信隔离，避免干扰导致丢帧或乱码。
• 改造旧设备：不要仅凭“232接口外形”判断协议兼容，必须核对型号和通信手册。

三、基于232C的数据读取流程

核心结论

稳定的数据读取应采用“连接确认—参数匹配—发送请求—校验响应—记录结果”的闭环流程，而不是持续盲目轮询。

解释依据

仪表能够显示累积流量、瞬时流量、温度、密度、时钟和报警状态。这些项目可以作为上位机监控的主要数据对象。但具体数据如何编码、单位如何表示、是否需要小数位换算，必须以通信协议为准。

推荐按以下步骤实施：

1. 建立串口连接
   配置与仪表一致的串口号及通信速率。可依次测试1200、2400、4800和9600Kbps，但每次只改变一个参数，便于定位问题。

2. 确认基础串口格式
   校验数据位、停止位、奇偶校验和超时时间。资料未提供这些参数，不应自行假定。

3. 发送一条最小读取指令
   优先读取一个状态或瞬时流量项目，确认通信链路正常后，再扩展到累积流量、温度、密度和报警信息。

4. 校验返回报文
   检查报文长度、设备地址、功能码、数据区和校验字段。若校验失败，应丢弃该帧，不将其写入数据库。

5. 进行单位和量程转换
   上位机显示值必须依据协议确认小数位、工程单位和量程关系，不能把原始整数直接当作实际流量。

6. 记录通信日志
   保存发送时间、原始请求、原始响应、解析结果和异常信息，便于后续追溯计量数据。

场景化建议

对于定量加料场景，可将“瞬时流量、累积流量、定量完成状态、报警状态”作为高优先级数据；温度和密度则根据工艺是否启用补偿功能决定是否采集。仪表资料显示，温度或密度补偿信号异常时，可使用相应的手动设定值进行补偿运算。因此，上位机应同时关注补偿信号异常，而不能只读取流量数值。

四、远程配置的安全操作方法

核心结论

远程写参数应比读取数据更加谨慎。建议先备份、再验证、后写入，并尽量区分“监控权限”和“配置权限”。

解释依据

WS-3000具备三级密码设定功能，可防止未经授权人员修改已设定数据。这说明参数修改本身具有权限控制需求。资料还显示，仪表支持定量输出、上下限控制和报警功能，错误修改可能影响发料量、泵阀动作或报警判断。

远程配置至少应执行以下控制：

• 记录修改前的参数值；
• 明确参数名称、单位、允许范围和修改原因；
• 修改前确认设备处于安全状态；
• 写入后重新读取，验证仪表实际保存值；
• 对定量值、流量上下限、温度上下限、补偿参数等关键项目设置更高权限；
• 对通信中断、校验失败和写入超时设置回滚或人工复核机制。

场景化建议

如果现场正在发料，不建议直接远程修改定量值或控制参数。更稳妥的做法是先停止当前流程，确认泵、阀门和物料状态，再执行参数写入。对于仅需查看数据的管理人员，可只开放读取权限，避免误操作。

五、关键参数与排障对比

排障时可按“无响应—乱码—校验错误—数值异常—写入不生效”的顺序处理：先检查供电与接线，再核对9600Kbps等通信速率，之后检查协议格式，最后确认权限、参数范围和设备运行状态。

六、FAQ

Q1. WS-3000可以直接使用9600Kbps通信吗？

资料显示，WS-3000支持1200、2400、4800和9600Kbps波特率。但是否当前已设置为9600Kbps，需要查看仪表参数或现场配置。上位机必须与仪表使用相同的通信速率。

Q2. 只知道RS-232C接口，就能读取流量吗？

不能。还需要通信协议，包括读取命令、数据地址、报文格式、校验方式及数据单位。现有资料未提供这些内容，不能据此编写可靠的具体指令。

Q3. 远程配置时哪些参数风险较高？

定量值、流量上下限、温度上下限、补偿参数以及泵阀控制相关参数风险较高。建议先备份原值，在设备安全状态下修改，并在写入后重新读取确认。

Q4. RS-232C和RS-485应该如何选择？

单台设备、短距离点对点通信可评估RS-232C；多台设备组网或现场距离较长时，可评估RS-485。但最终仍需以仪表实际接口、协议和现场布线条件为准。

七、结论

基于232C通信实现流量仪表远程配置与数据读取，关键不在于简单设置9600Kbps，而在于完成接口确认、串口参数匹配、协议解析、数据校验和权限控制。WS-3000具备RS-232C/RS-485通讯能力，并可显示流量、温度、密度、时钟和报警等信息，具备用于远程监控和计量管理的基础条件。

实施项目时，建议先完成只读数据采集，再逐步开放参数配置；在获得完整通信协议之前，不应自行推测寄存器地址或写入报文。对于涉及定量发料、泵阀动作和报警限值的系统，还应将通信日志、参数备份和人工复核纳入正式运维流程。
