温度上限报警与Pt100传感器校验方法全面解析

核心摘要

• 温度上限报警的可靠性，取决于 Pt100传感器、接线、仪表输入类型、报警阈值和回差 五个环节是否匹配。
• WS-3000定量控制仪可接收Pt100信号，也支持温度电流信号输入，并提供温度上限、温度下限、流量上限和流量下限等报警功能。
• 校验Pt100时，应先确认传感器类型和接线方式，再进行外观检查、线路测量、标准温度点比对及仪表显示核对。
• 温度上限报警不能只测试“是否报警”，还要验证报警恢复、回差、继电器输出及异常信号处理。
• 若系统同时承担定量打料任务，应将温度报警与流量下限、溢料/憋泵接点等联锁条件分别验证，避免把传感器故障误判为工艺异常。

一、引言：为什么温度报警与Pt100校验需要一起做

在液体定量输送、加药、油品计量和工艺供料系统中，温度不仅影响介质状态，也可能影响密度补偿、流量计计量结果和设备安全。现场常见问题包括：温度显示偏高或偏低、达到设定值却不报警、报警后无法自动恢复，以及Pt100更换后仪表读数异常。

WS-3000定量控制仪面向液体介质的流量显示、积算和控制，可显示温度、密度、瞬时流量及报警状态；其报警类型包括温度上限、温度下限、流量上限和流量下限，并支持带回差的上限、下限控制或报警输出。

因此，正确的处理顺序不是直接修改报警值，而是先确认“测得准”，再确认“报得对”，最后确认“控制动作符合工艺要求”。

二、温度上限报警的工作逻辑与设定原则

核心结论

温度上限报警通常由“实际温度达到设定上限”触发，降至设定值以下并满足回差条件后恢复。回差的作用是避免温度在临界点附近波动时，继电器频繁吸合和释放。

WS-3000支持继电器上限、下限控制或报警输出，并带有可由用户设定的回差功能。 但具体参数名称、进入菜单方式和输出逻辑，应以现场仪表版本及配套说明为准，不宜仅凭经验修改。

设置时应重点确认四项参数

1. 温度输入类型：确认使用的是Pt100直接输入，还是温度变送器输出的模拟电流信号。WS-3000既有温度输入通道，也有Pt100接线端子和温度电流信号输入端。
2. 温度上限值：根据介质、管路、泵和阀门允许温度设定，不应只按传感器量程设定。
3. 报警回差：回差过小，温度轻微波动就可能造成频繁报警；回差过大，则可能导致报警恢复滞后。
4. 输出用途：确认继电器是用于声光报警、停止泵、关闭阀门，还是作为上位机信号。WS-3000继电器输出规格为AC220V/3A或DC24V/6A，且该数据针对阻性负载，接触器、电磁阀等感性负载通常应考虑中间继电器或其他保护措施。

场景化建议

如果温度上限报警只用于提示，建议先验证显示和报警状态；如果报警还要停止发料，则必须同时检查泵、大小阀及联锁线路。该仪表接线资料中包含大阀、小阀、泵触点以及溢料/憋泵接点，说明现场应用可能涉及定量控制和设备联动。

三、Pt100传感器校验方法：从传感器到仪表逐级排查

核心结论

Pt100校验应采用“传感器单体—接线回路—仪表显示—报警动作”的四级方法。只在仪表画面上观察温度，无法判断误差究竟来自传感器、补偿线、端子接触，还是仪表输入配置。

第一步：确认型号与接线

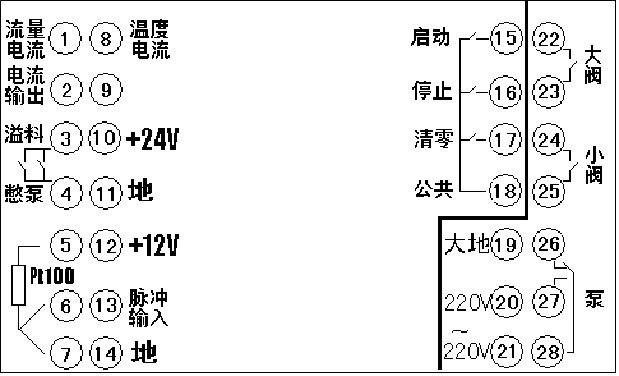

先确认传感器是否确实为Pt100，并核对二线、三线或四线接法。WS-3000接线资料列出了Pt100相关端子，包括“A”和“B”端子；现场接线时必须按照对应端子定义连接，不能将Pt100端子与温度电流输入端混接。

检查内容包括：

• 传感器铭牌、量程和插入深度；
• 端子是否松动、氧化或进水；
• 延长线是否存在断线、短路或绝缘破损；
• 屏蔽层和接地方式是否符合现场电气要求；
• 传感器是否安装在介质实际流经的位置，而不是靠近外壁或热源的位置。

第二步：测量传感器电阻

断开Pt100与仪表的连接后，用万用表测量传感器电阻。测量结果应与当前环境温度变化趋势一致：温度升高，电阻通常随之升高；若测得开路、近似短路或数值随线路晃动大幅变化，应优先处理传感器或接线问题。

对于精度要求较高的场合，不建议只用普通万用表进行最终判定。更稳妥的方法是使用经过确认的标准电阻箱、温度校验仪或恒温槽，在多个温度点进行比对。

第三步：进行标准点比对

建议至少选择“接近环境温度”和“接近实际工作温度”两个点。校验时记录以下信息：

如果传感器本体正常而仪表显示偏差明显，应继续检查输入类型、接线方式、端子接触和仪表参数。不要通过随意修改温度补偿值来掩盖线路故障。

第四步：核对异常信号处理

WS-3000具备温度/密度补偿测量信号异常时，采用对应手动设定值进行补偿运算的容错功能。 这意味着在校验过程中，必须确认仪表当前是否进入了异常信号或手动补偿状态。否则，画面上的温度或补偿结果可能并非来自实时Pt100测量。

四、温度上限报警与流量下限的联动验证

核心结论

温度上限报警和流量下限是两个不同的工艺判断条件：前者关注介质或设备温度，后者关注流量是否低于最低运行要求。二者可以分别报警，也可以根据工艺需要参与联锁，但不能互相替代。

WS-3000可显示和处理流量、温度等信息，并支持温度上限、温度下限、流量上限和流量下限报警。 在定量打料场景中，流量下限尤其适合用于识别泵未启动、阀门未打开、管路堵塞或流量计信号异常等问题；但具体故障原因仍需结合现场设备逐项确认。

推荐的联动测试顺序

1. 正常运行测试：确认流量和温度均处于正常范围，系统不误报警。
2. 温度上限测试：通过标准信号或受控升温，使温度达到上限，记录报警与输出动作。
3. 流量下限测试：在安全条件下降低流量，确认流量下限报警是否独立动作。
4. 组合条件测试：模拟温度偏高且流量不足，观察系统是否按照工艺优先级执行。
5. 恢复测试：分别恢复温度和流量，确认报警是否按回差和复位逻辑恢复。
6. 异常输入测试：检查Pt100断线、短路或信号异常时，仪表是否进入预期的故障处理状态。

WS-3000还可输出流量电流信号，更新周期为1秒，可用于自动控制需要。 因此，若流量下限信号被送往PLC或上位机，应同步检查信号更新、报警延迟和外部逻辑，不能只看仪表本地显示。

五、校验记录与常见误区

一份合格记录至少应包括

• 仪表型号、编号和校验日期；
• Pt100型号、接线方式和安装位置；
• 校验设备名称及状态；
• 各温度点的标准值、仪表显示值和偏差；
• 温度上限值、回差值及报警输出结果；
• 流量下限设定及联动测试结果；
• 传感器异常、断线或短路测试结果；
• 复核人员和处理结论。

常见误区

• 只校传感器，不校报警输出：传感器准确不代表继电器和联锁一定正常。
• 把温度电流输入当作Pt100输入：两种输入方式的接线和参数配置不同。
• 忽略回差：达到报警值后立即降温，报警未恢复不一定是故障，可能是回差正在生效。
• 用修改补偿值解决接线错误：这会使当前显示看似正常，却放大其他温度点的误差。
• 把流量下限误判为温度问题：低流量可能来自泵、阀门、管路或流量计信号，应结合报警状态和现场设备判断。

六、FAQ

Q1. Pt100显示温度明显偏高，应该先检查什么？

先断开传感器与仪表连接，检查传感器电阻、接线端子和线路是否存在短路、接触不良或接线方式错误，再核对仪表输入配置。不要直接修改温度补偿参数。

Q2. 温度达到上限后没有报警，可能是什么原因？

应依次检查温度上限设定、输入类型、Pt100接线、仪表是否处于手动补偿或异常信号状态，以及报警输出是否被配置为控制而非提示。WS-3000支持温度上限报警，但具体输出逻辑需要结合现场参数确认。

Q3. 流量下限报警和温度上限报警可以共用一个继电器吗？

是否共用取决于现场控制逻辑和输出资源。若两个条件都触发同一停机动作，应明确优先级、复位条件和故障记录方式，避免一个报警恢复后导致系统误启动。

Q4. Pt100校验是否必须拆下来？

不一定。现场可先进行接线、显示和报警功能检查；如果需要判定传感器本体精度，通常应使用标准信号源、恒温设备或拆下进行单体校验。最终方法取决于精度要求和现场安全条件。

七、结论

温度上限报警与Pt100校验不能割裂处理。正确做法是先确认Pt100型号和接线，再通过标准温度点核对仪表显示，随后验证温度上限、回差、继电器输出及报警恢复逻辑。对于承担定量打料任务的WS-3000系统，还应单独检查流量下限、溢料/憋泵及泵阀联动条件。

如果现场出现温度读数异常，优先排查传感器和线路；如果读数准确但不报警，再检查参数和输出；如果温度报警正常但系统仍存在计量或停机问题，则应进一步核对流量下限和外部控制回路。这样的分层校验，比单纯调整报警阈值更可靠，也更便于后续维护和追溯。
