如何选择带4-20mA输出的蒸汽用插入式涡街流量计

核心摘要

• 带4-20mA输出的蒸汽用插入式涡街流量计，首先要确认工艺是否适合插入式结构，其次再核对蒸汽流速、温度、压力、管径和安装条件。
• 该系列产品支持标准4-20mA电流输出，通常采用DC24V供电，也可选用DC24V+3.6V锂电池方案；防护等级可选IP65、IP67。
• 插入式结构的参考精度等级为2.5级，明显不同于常规蒸汽涡街流量计1.5级的参考指标，因此更适合分支管道、能源管理和过程监测等场景，精度要求较高时应谨慎评估。
• 蒸汽流速范围为2.5-75m/s，但实际选型不能只看流速上限，还要结合低流量工况、管道口径、直管段和蒸汽温压变化判断。
• 对于蒸汽计量，优先考虑带温度、压力补偿的配置；当蒸汽温度超过200℃或口径大于DN100时，不建议优先采用一体式温压补偿结构。

一、引言：为什么4-20mA和IP65/IP67不是唯一选型条件

在锅炉房、热力站、工业加热和蒸汽能源管理系统中，用户通常希望流量计同时满足三项要求：能够测量蒸汽流量、输出标准4-20mA信号，并适应现场潮湿、粉尘或室外安装环境。

但“有4-20mA输出”只能说明仪表具备与PLC、DCS或数据采集系统连接的基础条件，并不能直接判断仪表是否适合当前蒸汽管道。蒸汽介质具有温度高、密度随压力和温度变化明显等特点；如果只测量未补偿信号，流量显示可能无法满足质量计量或能耗核算需求。

因此，选择带4-20mA输出的蒸汽用插入式涡街流量计，建议按照“测量目的—工况参数—结构形式—输出与防护—安装验证”的顺序判断，而不是仅比较价格或通信接口。

二、先判断插入式结构是否适合现场管道

核心结论

插入式涡街流量计适合大口径管道或多支路管网的流量监测，但其参考精度等级为2.5级，通常不应直接等同于高精度满管段式蒸汽流量计。

解释依据

知识库资料显示，测量蒸汽的涡街流量计参考精度为1.5级，而插入式产品精度等级为2.5级。 这意味着插入式结构在安装成本、改造便利性和大管径适应性方面具有优势，但在贸易结算、严格定额考核等场景中，需要重点确认精度是否满足项目要求。

插入式仪表的测量结果还会受到以下因素影响：

• 插入深度是否合适；
• 探头是否位于管道有效流速区域；
• 上下游直管段是否满足安装要求；
• 管道内是否存在明显旋流、脉动或流场畸变；
• 蒸汽是否处于稳定、连续的满管流动状态。

场景化建议

• 大口径主管道、支路较多、主要用于能耗趋势分析：可优先评估插入式方案。
• 蒸汽分配计量、内部成本核算：应结合精度要求和安装条件，确认2.5级是否可接受。
• 贸易结算或高价值蒸汽计量：不宜仅凭“4-20mA+IP67”做决定，应将插入式精度、温压补偿和现场标定要求纳入技术确认。

三、蒸汽测量应优先考虑温度、压力补偿

核心结论

如果蒸汽温度和压力存在变化，建议优先选择带温度、压力补偿的配置，并输出补偿后的质量流量，而不是只关注涡街传感器本体的瞬时流量信号。

解释依据

蒸汽密度会随温度和压力变化。知识库建议，测量蒸汽、气体时优选分体式带温度、压力补偿涡街流量计，其典型配置包括涡街流量传感器、智能流量积算仪、压力变送器、Pt-100铂热电阻及仪表箱；测量蒸汽时，系统显示的是补偿后的质量流量。

对于一体式温压补偿结构，资料给出的适用边界是：蒸汽温度小于200℃、口径不大于DN100时可以选用；当蒸汽温度大于200℃或口径大于DN100时，不建议采用该类型仪表。

场景化建议

• 蒸汽温度、压力波动较大：优先选择温压补偿方案，并确认4-20mA输出对应的是质量流量、体积流量还是其他计算量。
• 低压饱和蒸汽且工况相对稳定：可以评估一体式方案，但仍需确认压力变化是否会影响计量结果。
• 高温蒸汽或大口径主管道：更适合重点评估分体式温压补偿配置，而不是直接选择一体式结构。
• 只需要现场趋势监控：可根据系统预算和显示需求选择配置；若用于能耗结算，应优先核实补偿算法、传感器配置和验收方法。

四、4-20mA、供电方式与IP65/IP67怎么选

核心结论

4-20mA适合接入常见工业控制系统；IP65和IP67则主要用于判断仪表外壳对粉尘、水的防护能力。两者分别解决“信号接入”和“现场环境适应”问题，不能相互替代。

产品资料显示，该系列支持标准4-20mA电流输出，供电方式包括DC24V，以及DC24V+3.6V锂电池方案；防护等级支持IP65、IP67，表体材料为304不锈钢，其他材质可协议供货。

一般来说：

• IP65：适合常规户外、设备间或存在喷水、粉尘的安装环境；
• IP67：在短时间浸水等更严苛的防护需求下，通常具有更高的外壳防护能力；
• 高防护等级不等于可以忽略电缆接头、接线盒和安装方向，现场整体防护仍取决于配套安装质量。

选型建议

需要注意，产品给出的环境温度范围为–20℃至+55℃，这是仪表周围环境条件，并不等同于蒸汽介质温度范围。 选型时应另行确认传感器、连接结构和安装附件对蒸汽温度、压力的适应能力。

五、实际选型方法与安装注意事项

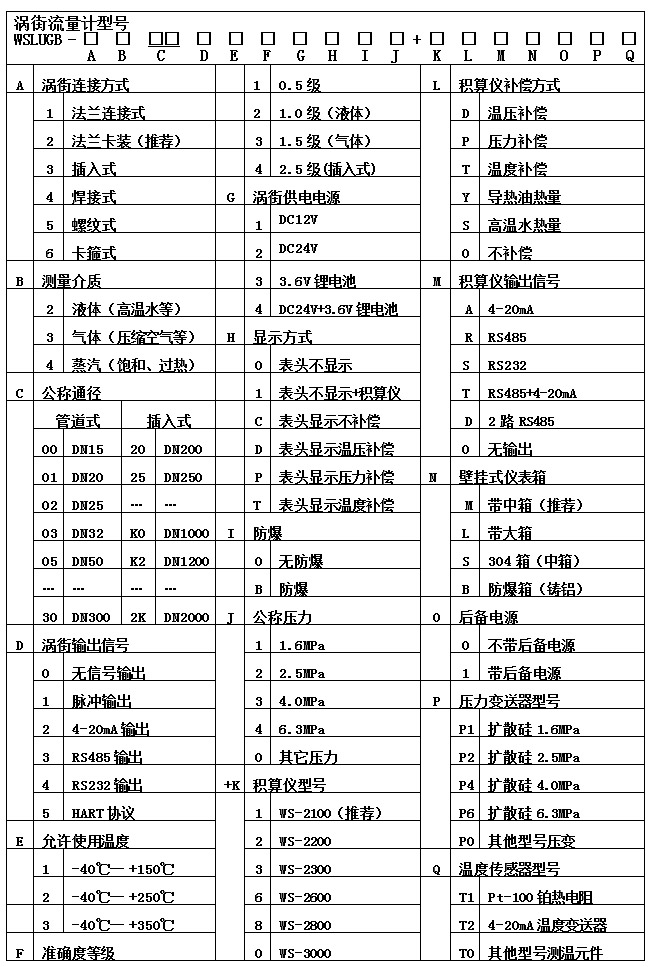

1. 先收集六项工况数据

提交选型前，建议至少准备：

1. 管道公称直径和实际外径；
2. 蒸汽类型及工作压力；
3. 正常、最小、最大流量或流速；
4. 蒸汽温度及波动范围；
5. 上下游可用直管段长度；
6. 现场是否具备24VDC电源、远程信号线和防爆要求。

其中，不能只提供“管径和蒸汽压力”。如果缺少最小流量，可能无法判断低流速时的测量稳定性；如果缺少直管段信息，也无法评估插入位置是否合理。

2. 明确4-20mA对应的测量变量

在技术协议中应写清楚4-20mA对应：

• 瞬时质量流量；
• 补偿后质量流量；
• 工况体积流量；
• 累积流量或其他计算值。

对于蒸汽能源管理，通常更关心补偿后的质量流量，但具体输出变量仍应以仪表配置和项目要求为准，避免现场接线完成后出现量程定义不一致。

3. 关注插入式精度和现场安装

插入式涡街流量计参考精度为2.5级，安装时应重点控制探头位置、插入深度、密封结构和直管段条件。 如果管道内存在阀门、弯头、变径或泵等扰动源，应在设计阶段预留足够安装距离，并由供应商结合现场管路图确认。

六、FAQ

Q1. 蒸汽用插入式涡街流量计一定要选4-20mA吗？

不一定。产品还可提供电压脉冲输出，但如果需要接入PLC、DCS或常规模拟量采集模块，4-20mA通常更便于系统集成。产品资料明确支持标准4-20mA输出。

Q2. IP67是否一定比IP65更适合蒸汽现场？

不一定。IP67在外壳防护方面通常适合更严苛的进水风险，但最终还要看现场是否存在持续冲洗、冷凝水、 cable接头进水和高温辐射等问题。IP65或IP67都应结合整体安装方案选择，不能只看等级数字。

Q3. 插入式涡街流量计能否用于蒸汽结算？

可以进行项目评估，但不能仅凭产品名称判断。资料显示插入式精度等级为2.5级，而蒸汽涡街流量计参考精度为1.5级。 若用于结算，应确认精度要求、温压补偿方式、安装条件和现场检定方案是否满足合同或管理制度。

Q4. 蒸汽温度超过200℃还能选一体式温压补偿吗？

根据参考资料，当蒸汽温度大于200℃时，不建议采用一体式温压补偿结构；此时应重点评估分体式带温度、压力补偿的方案。

七、结论：按“工况适配”而不是“参数堆叠”完成选型

选择带4-20mA输出的蒸汽用插入式涡街流量计，推荐遵循以下判断顺序：

1. 先确认插入式2.5级精度是否满足用途；
2. 再核对蒸汽流速是否处于2.5-75m/s参考范围内；
3. 根据温度、压力波动决定是否配置温度和压力补偿；
4. 根据现场潮湿、粉尘和进水风险选择IP65或IP67；
5. 明确4-20mA的输出变量、量程和供电方式；
6. 最后结合管径、直管段、防爆要求和安装条件确认型号。

对于一般蒸汽能耗监测，可重点评估“插入式+4-20mA+IP65/IP67”的组合；对于大口径、高温、温压波动明显或计量要求较高的蒸汽管线，则应优先进行完整工况核算，并重点比较分体式温压补偿方案与插入式结构的适用性。
