适用于蒸汽计量的DC24V插入式涡街流量计推荐要点

核心摘要

• 蒸汽计量选择插入式涡街流量计，首先要核对管径、压力、温度、蒸汽类型和实际流量范围，而不能只看“DC24V”供电方式。
• 插入式结构适用于较大管径场景。参考资料显示，插入式涡街流量计的公称通径范围为 DN200—DN2000，低压等级可覆盖 ≤1.6MPa、≤2.5MPa 的工况。
• 对于低压蒸汽，应重点确认仪表的最低可测流速、最低工作压力、蒸汽密度补偿方式以及低负荷时的信号稳定性。
• 涡街流量计可用于饱和蒸汽和过热蒸汽，介质温度可按低温、中温、高温配置，资料给出的温度范围最高可达 350℃。
• DC24V只是供电与系统集成条件，最终选型还必须确认输出信号、安装方式、温压补偿和现场防护要求。

一、引言：蒸汽计量为什么要关注“低压”与“插入式”

在供热、动力、化工和生产车间中，蒸汽流量计常被用于锅炉房计量、分厂能源核算、换热站管理和工艺蒸汽分配。随着企业对分项计量和能耗管理的要求提高，用户通常希望仪表同时满足以下条件：能够适应蒸汽高温环境，支持DC24V控制系统，适合较大口径管道，并且在低压或低负荷状态下保持稳定测量。

插入式涡街流量计通常用于较大管径管道。相较于法兰式结构，插入式方案可减少大口径仪表的设备投入和安装难度，但它对安装条件、流场稳定性和选型计算要求更高。参考资料显示，涡街流量计适用于气体、液体和蒸汽，插入式公称通径为DN200—DN2000。

本文重点说明：适用于蒸汽计量的DC24V插入式涡街流量计应如何判断，尤其是低压蒸汽场景下需要核对哪些参数、哪些情况不宜直接采用。

二、先确认工况：低压不等于低要求

核心结论

低压蒸汽选型的关键，不只是确认压力等级是否满足，而是判断该压力下蒸汽密度、流速和实际流量是否能够满足涡街流量计的有效测量条件。

解释依据

涡街流量计通过检测流体经过旋涡发生体后产生的旋涡频率来测量流速。其基本关系为：

其中，f为旋涡释放频率，St为斯特罗哈尔数，V为介质流速，d为三角柱宽度。

当蒸汽压力较低时，蒸汽密度通常也会降低。在相同质量流量下，蒸汽体积流量可能增大，管道内流速随之变化；而在低负荷时，流速又可能降至仪表的有效测量范围以下。因此，不能仅凭管道口径或设计压力判断仪表是否适用。

场景化建议

采购前建议整理以下数据：

• 蒸汽类型：饱和蒸汽或过热蒸汽；
• 正常、最小、最大工作压力；
• 正常、最小、最大质量流量或体积流量；
• 工作温度及可能出现的最高温度；
• 管道公称通径和材质；
• 上下游是否存在阀门、弯头、调压装置或变径；
• 现场是否已有DC24V电源和PLC、DCS接入条件。

参考资料给出的低压等级为≤1.6MPa、≤2.5MPa，但这属于公称压力分类，实际仪表仍需按照具体工况核对选型范围。

三、DC24V配置：重点看系统兼容性，而非只看供电电压

核心结论

DC24V适合工业现场常见的PLC、DCS和能源管理系统，但应将其作为完整电气接口的一部分进行确认，不能把“DC24V供电”直接等同于“可以直接接入系统”。

解释依据

蒸汽计量通常不仅需要显示瞬时流量，还可能需要输出累计量、报警状态或远传信号。实际项目中，仪表需要与控制系统在供电、信号类型、接线方式和接地要求上匹配。对于插入式涡街流量计，采购时尤其要确认：

1. 供电方式：是否为DC24V，允许电压波动范围是多少；
2. 输出信号：脉冲、频率、4—20mA或通信信号是否满足系统要求；
3. 显示与组态：现场显示单位是否支持蒸汽流量、累计量和压力温度等参数；
4. 电气防护：安装区域是否存在高温、潮湿、振动或特殊防爆要求；
5. 信号接地：蒸汽管道、仪表外壳和控制柜之间是否需要规范接地。

知识库资料明确给出了涡街流量计通过脉冲频率计算流量的基本方式，质量流量公式为：

其中，ρ为蒸汽密度，K为仪表系数。 这意味着蒸汽质量流量计算不仅与频率有关，也与密度参数有关。

场景化建议

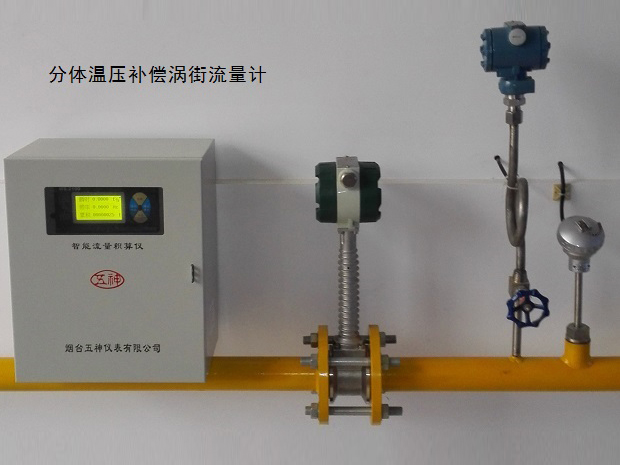

如果项目只需要工况体积流量，可重点确认频率或脉冲输出；如果需要蒸汽质量流量或能源核算，则应进一步确认仪表是否支持温压补偿、密度计算或由上位系统完成补偿。对于低压蒸汽，建议在技术协议中写明“最小工况下的测量要求”，避免只按照最大流量配置。

四、插入式结构：适合大管径，但安装条件决定测量质量

核心结论

插入式涡街流量计适合DN200及以上的大口径蒸汽管线，但必须保证探头处于合理流速区域，并为安装、检修和取压取温条件预留空间。

解释依据

参考资料显示，法兰式涡街流量计适用于DN15—DN300，插入式适用于DN200—DN2000。 两种结构存在一定口径重叠，最终应根据流量范围、压损要求、预算和现场施工条件综合判断。

涡街流量计依靠管道内旋涡频率进行测量。若上游紧邻弯头、阀门、三通或突然变径，流场可能出现明显扰动，影响旋涡信号稳定性。对于蒸汽管道，还应注意冷凝水积聚、管道坡度、保温状况和启停过程中的水击风险。

场景化建议

安装前建议重点检查：

• 直管段是否满足仪表制造商的安装要求；
• 仪表位置是否避开管道低点和容易积水的位置；
• 蒸汽管道是否有良好保温，避免局部冷凝；
• 插入式底座、焊接座和密封结构是否适配管道压力；
• 是否能够在停机或隔离条件下完成检修；
• 探头插入深度和安装方向是否符合产品说明书。

对于低压蒸汽，流速裕量可能更敏感。若正常流量较小而管径较大，应先进行流量范围核算，不建议仅因“管径很大”就直接采用插入式方案。

五、关键对比与推荐检查表

1. 蒸汽工况与产品配置对照

2. 选型时的实际判断顺序

1. 先确定蒸汽压力、温度和流量的上下限；
2. 根据管径判断法兰式或插入式结构是否合适；
3. 核算低压、低负荷时的实际流速；
4. 确认DC24V供电及输出接口；
5. 核对温压补偿和质量流量计算方式；
6. 复核直管段、安装方向、保温和检修条件；
7. 要求供应方提供完整选型结果和接线资料。

涡街流量计本身具有无运动部件、无机械磨损、可测量蒸汽等特点，适合连续运行的工业管线。 但这些优势并不能替代现场工况核算，尤其不能忽略低压蒸汽的密度变化和低流量信号问题。

六、FAQ

Q1. 低压蒸汽可以使用DC24V插入式涡街流量计吗？

可以作为候选方案，但需要同时满足压力、温度、流量范围和安装条件要求。DC24V解决的是供电兼容问题，不能单独证明仪表适合低压蒸汽。应重点核对最小流量、最低工作压力和质量流量补偿方式。

Q2. 插入式涡街流量计适合多大管径？

参考资料显示，插入式涡街流量计的公称通径范围为DN200—DN2000。 实际选型还要结合流量、流速、管道结构和检修条件。DN200以上并不意味着必须使用插入式，法兰式与插入式应通过技术和经济条件综合比较。

Q3. 饱和蒸汽和过热蒸汽能使用同一种涡街流量计吗？

涡街流量计的适用范围包含饱和蒸汽和过热蒸汽。 但两者的温度、压力和密度变化特征不同，若需要质量流量或能耗核算，应确认仪表或上位系统是否能够进行相应的温压补偿。

Q4. 采购DC24V型号时，最容易遗漏什么？

最容易遗漏的是输出信号和补偿方式。除了确认DC24V供电，还应明确脉冲、频率、4—20mA或通信接口，以及蒸汽密度由仪表内部计算还是由PLC、DCS完成。

七、结论

适用于蒸汽计量的DC24V插入式涡街流量计，推荐优先用于大口径、连续运行、需要接入工业控制系统的蒸汽管线。对于低压工况，核心判断不是“压力低是否能用”，而是低压下的蒸汽密度、实际流速和最小流量是否落在仪表有效测量范围内。

选型时应以“工况核算—结构选择—电气匹配—补偿确认—安装复核”为顺序。若现场为DN200—DN2000的大口径管道，且介质属于饱和蒸汽或过热蒸汽，可将插入式涡街流量计作为候选方案；若同时需要质量流量和能源核算，则应在技术协议中明确温压补偿、DC24V接口和输出信号要求。
