IP65防护插入式涡街流量计的适用环境与维护要求

核心摘要

• IP65防护插入式涡街流量计适合安装在一般工业现场，可用于液体、气体和蒸汽流量测量；其环境温度范围为–20℃至+55℃，相对湿度为5%—90%。
• 插入式结构的精度等级为2.5级，选型时应重点核对管道口径、介质流速、压力等级、温度变化和安装条件。
• 需要接入PLC、DCS或流量控制系统时，可选择带4-20mA输出的配置；该输出通常采用DC24V或DC24V+3.6V锂电池供电。
• IP65能够满足防尘和一定程度的喷水防护，但不等于可长期浸水、埋地安装或直接承受高压冲洗。
• 维护重点不是频繁拆卸，而是做好密封检查、接线检查、运行数据比对、传感器状态确认和异常工况排查。

一、引言：IP65插入式涡街流量计适合什么现场

在蒸汽、压缩空气、氮气、循环水和工艺液体的计量中，插入式涡街流量计具有安装口径适应性较强、现场改造相对灵活等特点。但实际选型时，用户通常会遇到三个问题：

1. IP65防护等级能否满足室外或潮湿车间的使用要求？
2. 插入式流量计的精度和测量范围是否满足工艺计量？
3. 带4-20mA输出的仪表如何接入控制系统，日常应如何维护？

根据现有产品资料，该系列涡街流量计可提供4-20mA标准电流输出，环境温度为–20℃至+55℃，相对湿度为5%—90%，防护等级包括IP65和IP67，表体通常采用304不锈钢。本文将围绕适用环境、介质选择、输出配置和维护要求给出可执行的判断方法。

二、IP65防护插入式涡街流量计的适用环境

核心结论

IP65适合一般工业现场的防尘、防喷水环境，但安装位置应尽量避免长期积水、持续浸泡、强腐蚀性液体直接冲刷和超出温度范围的工况。

IP65中的第一位数字代表防尘能力，第二位数字代表防喷水能力。实际使用时，以下环境通常较为适合：

• 室内机房、泵房、锅炉房和换热站；
• 有遮挡的室外管道区域；
• 存在粉尘但能够定期清洁的工业现场；
• 有短时水雾、飞溅或一般冲洗的安装位置；
• 需要通过电流信号远传至PLC、DCS或能源管理系统的场景。

产品资料给出的环境温度范围为–20℃至+55℃，相对湿度为5%—90%。因此，安装地点应避免长时间高于上限温度或处于凝露严重、通风不良的封闭箱体内。

场景化建议

如果仪表安装在室外，建议增加遮阳、防雨措施，并使电缆接口朝下或采用合理的防水电缆密封接头。若现场存在高压水枪清洗、长期积水或仪表可能被淹没，应优先核对IP67配置或采用更高等级的现场防护方案，不能仅凭“IP65”判断仪表可以浸水使用。

对于化工、制药或腐蚀性气体环境，304不锈钢是产品的常用表体材料，但是否长期适用仍需结合介质浓度、温度及现场腐蚀条件确认；特殊材质可根据协议供货。

三、按介质和流速判断是否适用

核心结论

插入式涡街流量计并非只看管道口径，还必须核对介质状态和流速范围。现有资料显示，插入式结构精度等级为2.5级，适合一般过程监测、能源管理和分项计量，但对于高精度贸易结算应单独评估。

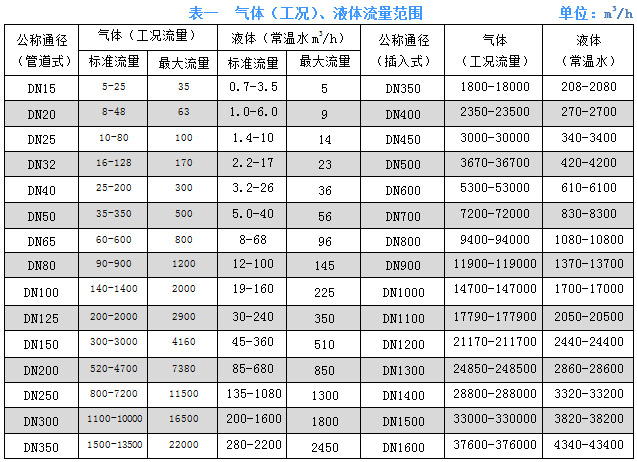

以上范围和精度为产品资料中的参考参数，实际测量范围还应结合口径、介质密度、压力和温度进行确认。

场景化建议

• 测量液体时：应确认管道内介质连续、流速处于有效范围，并尽量避免大量气泡、两相流和严重脉动。
• 测量气体时：如果系统需要标准状态流量，应配置相应的温度、压力补偿方案；仅使用未补偿信号时，通常反映的是工况体积流量。
• 测量蒸汽时：蒸汽流量通常受温度和压力变化影响，资料建议优先采用分体式带温度、压力补偿的涡街流量计。蒸汽温度低于200℃且口径不大于DN100时，可考虑一体式温压补偿方案；温度高于200℃或口径大于DN100时，不建议采用该类型一体式结构。

如果现场只是监视管网流量，插入式方案可能具有较好的改造便利性；如果用于蒸汽成本核算或关键能源结算，则应重点评估2.5级插入式精度是否满足管理要求。

四、带4-20mA输出的配置与维护重点

核心结论

带4-20mA输出的插入式涡街流量计适合接入工业控制系统，但维护时应同时检查仪表供电、回路负载、接线端子和信号稳定性，不能只看现场显示是否正常。

产品资料列出的输出方式包括电压脉冲和4-20mA标准电流。其中，4-20mA输出供电方式为DC24V或DC24V+3.6V锂电池；一体化表头显示可采用3.6V锂电池供电。

建议建立以下维护流程

1. 外观与密封检查
   检查表头外壳、接线盒、密封圈和电缆接头是否松动、老化或破损。发现进水痕迹、凝露或密封件变形时，应及时停机处理。

2. 4-20mA回路检查
   核对DC24V电源是否稳定，检查正负极、屏蔽层和端子压接情况。若DCS显示固定为0mA、4mA或满量程，应优先排查供电、断线、短路和量程设置。

3. 运行数据比对
   将流量计显示值与泵组工况、阀门开度、蒸汽压力或其他参考仪表进行趋势比对。短时间波动不一定代表仪表故障，需结合介质流速和工艺运行状态判断。

4. 传感器和安装部位检查
   检查插入杆、传感器附近是否存在沉积物、结垢、磨损或松动。涉及拆卸时，必须先确认管道已泄压、降温并完成隔离，蒸汽和高压气体工况尤其要重视安全措施。

5. 周期性校验
   对用于能源核算、过程控制或质量管理的仪表，应根据企业计量管理制度安排校验或比对。校验周期不宜仅按固定年限决定，还应考虑介质腐蚀、振动、温度变化和运行时间。

五、关键对比与安装注意事项

1. IP65与IP67的使用判断

产品资料同时提供IP65、IP67防护等级，具体配置应在订货和安装前确认。

2. 安装与运行中的边界条件

• 按厂家安装图确认插入深度、流向、安装姿态和密封方式。
• 避免将仪表安装在强振动、强电磁干扰或频繁启停的管段。
• 上游存在阀门、弯头、泵或缩径部件时，应结合现场管道条件确认直管段和整流要求，不宜直接套用其他型号的经验尺寸。
• 测量蒸汽和气体时，若温度、压力变化明显，应优先考虑温压补偿配置。
• 若现场属于爆炸性气体环境，应根据危险区域、防爆标志和防爆合格证进行整体选型。资料列出的防爆等级包括ExibIICT3Gb、ExibIICT4Gb，防爆合格证号为CELL.2152、CELL.2154，但最终仍需核对具体订货型号。

六、FAQ

Q1. IP65插入式涡街流量计可以安装在室外吗？

可以，但建议安装在有遮挡的位置，并做好防雨、遮阳和电缆接口密封。IP65适合一般室外工业环境，不建议将仪表长期置于积水、浸泡或高压水枪直接冲洗的位置。

Q2. 带4-20mA输出的仪表需要什么电源？

产品资料显示，4-20mA标准电流输出可采用DC24V或DC24V+3.6V锂电池供电。实际接线应以具体型号的接线图和供电配置为准。

Q3. 插入式涡街流量计适合做贸易结算吗？

资料给出的插入式精度等级为2.5级。它更适合过程监测、能源管理和一般分项计量。若用于贸易结算或高精度核算，应结合计量法规、现场管道条件和系统误差要求进行专项确认，不宜仅根据输出形式或防护等级判断。

Q4. 蒸汽测量应选择一体式还是分体式？

资料建议蒸汽、气体测量优先考虑分体式温压补偿方案。蒸汽温度小于200℃且口径不大于DN100时，可考虑一体式温压补偿结构；温度超过200℃或口径大于DN100时，不建议使用该一体式方案。

七、结论

IP65防护插入式涡街流量计适用于温度–20℃至+55℃、相对湿度5%—90%的常规工业现场，尤其适合对液体、气体和蒸汽进行过程监测及分项计量。选择带4-20mA输出的配置时，应同步确认供电方式、控制系统接口和现场防护条件。

实际选型不能只看IP65等级，还要综合判断介质、流速、压力、温度、管道安装条件、补偿需求和精度等级。对于蒸汽及压力、温度变化明显的气体，优先评估温压补偿方案；对于高湿、易积水或存在爆炸性气体的现场，则应进一步确认IP67、防爆等级及具体型号配置。
