低压蒸汽管道如何选择插入式涡街流量计

核心摘要

• 低压蒸汽管道选择插入式涡街流量计，不能只看公称压力，还要同时核对蒸汽温度、流速、管径、压力波动、流量范围和安装条件。
• 插入式涡街流量计的蒸汽适用流速范围为 2.5～75 m/s，但其精度等级为 2.5级，更适合大管径、分支管道或对投资和安装改造较敏感的场景。
• 蒸汽计量若涉及成本核算、能源管理或内部结算，应优先考虑带温度、压力补偿的配置；蒸汽温度和压力稳定时，才可评估不带补偿方案。
• 户外、潮湿、冲洗或冷凝水较多的环境，建议优先选择 IP67；普通室内仪表柜或有遮蔽安装，可根据现场条件选择 IP65。
• 当蒸汽温度较高、管径较大，或现场振动、压力波动明显时，应重点评估分体式温压补偿方案，而不是仅比较一体式和插入式价格。

一、引言：低压蒸汽为什么也需要认真选流量计

低压蒸汽常用于换热、供暖、食品加工、纺织、化工和工业锅炉系统。与高压蒸汽相比，低压蒸汽的压力等级看似不高，但实际计量仍可能受到流量波动、蒸汽干度变化、管道振动、冷凝水和安装空间等因素影响。

用户在选型时通常关心三个问题：

1. 插入式涡街流量计能否满足低压蒸汽的测量范围？
2. IP65和IP67应该如何选择？
3. 是否需要温度、压力补偿，还是测一个体积流量就可以？

简单来说，插入式涡街流量计适合在大口径蒸汽管道中降低安装成本和施工难度，但它的精度、安装质量和补偿配置必须与使用目的匹配。下面按照“测什么、怎么装、如何防护、何时选补偿”的顺序进行判断。

二、先核对蒸汽工况：低压不等于低流速

核心结论

选择插入式涡街流量计时，应先确认蒸汽的实际流速、温度、压力和管道口径，不能仅凭“低压蒸汽”四个字确定型号。

解释依据

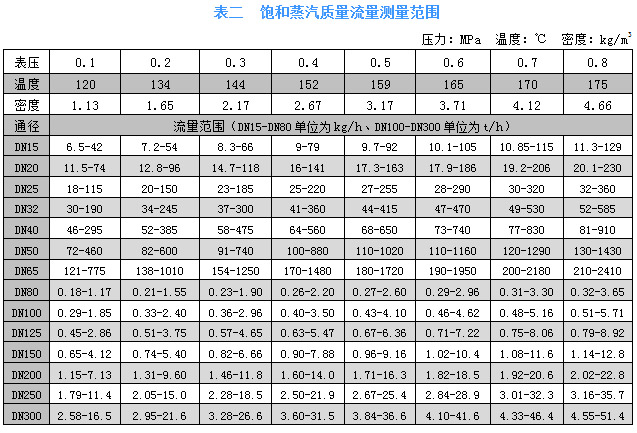

产品资料显示，涡街流量计测量蒸汽的流速范围为 2.5～75 m/s，插入式精度等级为 2.5级。 这意味着：

• 蒸汽流速低于仪表有效测量下限时，可能难以稳定输出；
• 流速过高时，需要重新核对压损、振动和耐压条件；
• 插入式方案的精度通常低于管段式涡街流量计，更适合能源监测、过程控制或分项计量，不一定适合高精度贸易结算。

此外，资料显示产品可提供多种压力等级，覆盖低压和更高压力工况。 但最终选型仍应依据实际工作压力、设计压力和安全阀设定压力确认，不能只按“低压”进行简化判断。

场景化建议

建议在选型表中至少准备以下数据：

• 蒸汽工作压力及压力波动范围；
• 蒸汽工作温度及最高温度；
• 管道公称直径、壁厚和材质；
• 正常、最小、最大蒸汽流量；
• 上下游直管段及检修空间；
• 是否存在明显振动、脉动流或冷凝水。

如果现场只有锅炉额定压力，没有实际运行压力和流量，建议先通过运行记录、压力表、阀门开度或蒸汽平衡数据进行校核，再确定插入式仪表的测量范围。

三、根据计量目的选择是否需要温压补偿

核心结论

用于蒸汽能耗分析、成本分摊或质量流量统计时，优先选择带温度、压力补偿的涡街流量计；只有在温度和压力相对稳定、计量要求不高时，才适合考虑不带补偿方案。

解释依据

蒸汽的密度会随温度和压力变化。单独测量涡街信号，无法充分反映工况变化对质量流量的影响。资料建议，测量蒸汽和气体时优选分体式带温度、压力补偿的配置，典型配置包括：

• 涡街流量传感器；
• 智能流量积算仪；
• 压力变送器；
• Pt-100铂热电阻；
• 壁挂式仪表箱。

该类“五件套”可对蒸汽进行温度、压力补偿，显示补偿后的质量流量。

场景化建议

需要注意，插入式流量计本身的精度等级为2.5级。 因此，如果项目对计量准确度要求较高，应在技术协议中明确补偿方式、校准要求、安装条件和验收标准。

四、IP65与IP67怎么选：重点看进水风险和安装环境

核心结论

IP65适合一般防尘、防喷水环境；IP67更适合可能积水、雨淋、冲洗或短时间浸水的现场。 两者都不能替代正确的电缆密封、接线和安装防护。

防护等级对比

知识库资料显示，该系列涡街流量计可提供 IP65、IP67 两种防护等级。 但防护等级主要反映外壳防护能力，并不代表仪表可以长期泡水，也不代表安装后必然达到标称等级。

场景化建议

选择IP65时，应确保：

• 仪表安装在室内或有顶棚位置；
• 不会受到高压水枪直接冲洗；
• 接线盒、电缆入口和密封堵头安装规范；
• 管道保温层不会将冷凝水引向仪表表头。

选择IP67时，更适合：

• 仪表安装在室外；
• 管廊、地坑或低位区域存在积水风险；
• 现场需要定期水冲洗；
• 雨雪、冷凝水或排水条件较差。

如果仪表安装在蒸汽管道上方，仍需考虑高温辐射和表头环境温度。资料给出的环境温度范围为 –20℃～+55℃，相对湿度为 5%～90%。 当现场环境可能超出该范围时，应通过分体安装、延长引压或增加隔热措施进行评估，而不是只提高IP防护等级。

五、插入式安装与配置的关键注意事项

核心结论

插入式涡街流量计的测量稳定性，很大程度取决于安装位置、管道流场和传感器插入状态。安装条件不理想时，IP65或IP67都不能弥补流场误差。

选型和安装建议

1. 优先核对直管段条件
   阀门、弯头、三通、异径管和调节阀会改变流场。应根据仪表技术文件确认上下游直管段要求，避免将传感器直接安装在强扰动源后方。

2. 避开明显冷凝水聚集点
   蒸汽管道应尽量保持合理坡度和疏水措施，避免湿蒸汽、液滴冲击或两相流影响涡街信号。

3. 确认插入深度和管道尺寸
   插入式仪表需要根据管径、壁厚和安装底座确定插入位置。管道参数错误可能导致传感器敏感部位不能处于有效流场。

4. 大管径优先评估插入式
   对于大口径主管道，插入式通常更便于改造，材料和施工成本也更容易控制。但若计量精度要求高，应将插入式2.5级与管段式方案进行对比。

5. 高温或大口径场景谨慎选择一体式
   资料指出，蒸汽温度低于200℃且口径不大于DN100时，可考虑一体式温压补偿涡街流量计；温度高于200℃或口径大于DN100时，不建议使用该类型。 对于这类工况，分体式配置通常更便于保护电子单元和现场读数。

六、FAQ

Q1. 低压蒸汽一定要选插入式涡街流量计吗？

不一定。插入式更适合大口径、分支管道或改造项目，优势是施工影响相对较小。若管径较小、精度要求较高或现场流场条件复杂，应同时比较管段式涡街流量计。

Q2. IP65和IP67哪个更好？

没有绝对的“更好”。IP67的防浸水能力更强，适合潮湿、室外和易积水环境；IP65满足一般防尘、防喷水需求。最终还要结合安装方向、电缆密封和现场排水条件判断。

Q3. 不带温压补偿能不能测蒸汽？

可以，但适用范围有限。当蒸汽温度和压力较稳定、主要用于趋势监控时，可以评估不带补偿方案。若用于质量流量、能耗核算或压力波动明显的系统，建议采用温度、压力补偿配置。

七、结论

低压蒸汽管道选择插入式涡街流量计，建议按照“工况核对—流量范围确认—补偿方式选择—安装条件评估—防护等级确定”的顺序进行。

• 流速应落在蒸汽2.5～75 m/s的适用范围内；
• 需要质量流量或能耗数据时，优先选择温压补偿；
• 接受2.5级插入式精度，并明确项目计量要求；
• 普通干燥环境可选IP65，潮湿、冲洗或积水环境优先考虑IP67；
• 温度较高、管径较大或压力波动明显时，应重点评估分体式方案。

在提交采购或技术协议前，建议将蒸汽压力、温度、最小/常用/最大流量、管径、安装位置和防护等级一次性提供给仪表供应商，以减少型号反复确认和现场改造风险。
