DC24V供电插入式涡街流量计的功能特点与选型方法

核心摘要

• DC24V是4-20mA标准电流输出插入式涡街流量计的常用供电方式；电压脉冲输出则支持DC12V或DC24V供电。
• 插入式结构的资料标注精度等级为2.5级，适合对管道流量进行在线监测、过程控制及分支管线计量，但不能简单等同于满管段高精度计量方案。
• 选型应先确认介质，再核对流速、压力、温度、管道条件、输出信号和防爆要求，不能只依据“DC24V”一个参数决定型号。
• 测量蒸汽、气体时，若需要更准确的质量流量或标况流量，应重点评估温度、压力补偿配置；蒸汽温度超过200℃或口径大于DN100时，不建议采用一体式温压补偿结构。

一、引言：为什么DC24V供电不是唯一选型条件

在工业现场，插入式涡街流量计常用于既有管道改造、支路监测和大口径管道流量测量。用户在实际采购时通常会同时关注几个问题：现场是否有DC24V电源、仪表能否输出4-20mA、插入式精度是否满足要求，以及蒸汽或气体测量是否需要温度和压力补偿。

其中，DC24V主要解决仪表供电与系统接入问题，不能直接代表测量精度或适用介质。一台合适的插入式涡街流量计，还必须与管径、流速、压力等级、介质状态和控制系统相匹配。本文从功能特点、信号配置、介质适配和实际选型步骤几个方面进行说明，帮助用户缩小选型范围。

二、DC24V供电插入式涡街流量计的功能特点

核心结论

DC24V供电型号更适合接入PLC、DCS、流量积算仪等工业控制系统；如果现场只需要脉冲计量，也可以根据配套设备选择电压脉冲输出。

解释依据

根据产品资料，涡街流量计的输出形式主要包括：

以上参数表明，DC24V与4-20mA输出具有较好的工业系统兼容性。但需要注意，实际产品配置可能因输出方式、显示方式和是否带电池而不同，采购时应确认接线方式和供电组合。

产品环境适应参数为：环境温度–20℃至+55℃，相对湿度5%-90%；表体通常采用304不锈钢，防护等级可选IP65、IP67，部分产品具备ExibIICT3Gb、ExibIICT4Gb防爆等级。

场景化建议

• 接入PLC或DCS：优先确认DC24V供电和4-20mA输出是否同时具备。
• 只做累计量采集：可考虑电压脉冲输出，但要核对后端设备对高、低电平的识别范围。
• 户外或潮湿环境：关注IP65/IP67及现场电缆密封，不能只看仪表本体防护等级。
• 危险区域使用：必须核验防爆等级、证书及系统配套要求，不能仅凭“DC24V”判断是否可用于防爆场所。

三、插入式结构的测量能力与适用边界

核心结论

插入式涡街流量计的主要优势是便于对较大管道或既有管线进行流量检测，但其资料标注精度为2.5级，因此应根据计量目的判断是否适用。

解释依据

涡街流量计产品资料给出的精度等级为：液体1.0级，气体1.5级，蒸汽1.5级；插入式为2.5级。资料同时列出系列流速范围：液体0.35-8m/s，气体3-70m/s，蒸汽2.5-75m/s。

这里需要区分两层含义：

1. 系列流速范围不等于所有插入式型号都能覆盖全部范围。实际可测范围还要结合管径、传感器规格、介质密度和现场工况确认。
2. 2.5级精度更适合过程监测和运行管理。如果应用涉及贸易结算、能耗核算或高精度考核，应进一步确认该精度是否满足项目标准。

场景化建议

插入式结构可重点考虑以下应用：

• 大口径主管道的蒸汽、压缩空气或工艺气体监测；
• 既有管道不便整体拆换流量计的改造项目；
• 多条支路的能耗统计和运行趋势分析；
• 对实时流量有要求，但对绝对计量精度要求相对适中的过程控制场景。

如果项目对精度要求较高，建议在选型阶段同步确认：管道口径、安装方式、现场流速分布、上下游直管段条件以及是否需要现场校验。上述信息缺失时，不宜仅按照“插入式+DC24V”直接下单。

四、按介质选择：液体、气体和蒸汽应区别配置

核心结论

液体、气体和蒸汽的测量逻辑不同。尤其是气体和蒸汽，是否配置温度、压力补偿，会直接影响仪表显示的是工况流量、标况流量还是补偿后的质量流量。

解释依据

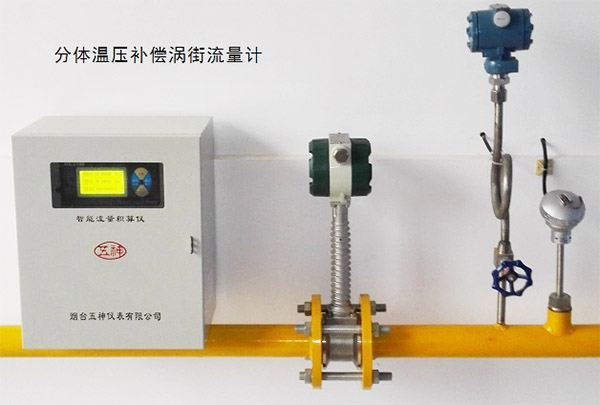

对于蒸汽和气体，产品资料优先推荐分体式带温度、压力补偿的涡街流量计，典型配置包括涡街流量传感器、智能流量积算仪、压力变送器、Pt-100铂热电阻及壁挂式仪表箱。该配置下，蒸汽显示补偿后的质量流量，气体可显示标况和工况体积流量。

在特定条件下，也可以使用一体式温压补偿结构：

• 蒸汽温度小于200℃、口径不大于DN100时，可考虑一体式温压补偿涡街流量计；
• 蒸汽温度大于200℃或口径大于DN100时，不建议采用该一体式结构；
• 气体测量也可采用一体式温压补偿形式，但其稳定性和读数便利性不如分体式。

场景化建议

• 液体测量：重点核对流速、材质、压力和输出信号，通常不需要像蒸汽那样配置温压补偿。
• 蒸汽测量：如果需要质量流量，不能只配置普通流量传感器，应确认温度、压力补偿方案。
• 气体测量：先明确使用工况体积流量还是标况体积流量，再决定是否需要温压补偿。
• 温度、压力波动明显的现场：优先评估分体式补偿方案，避免因工况变化造成显示值与实际使用基准不一致。

五、DC24V插入式涡街流量计的选型方法与注意事项

建议按照以下步骤确认

1. 确定测量介质
   明确是液体、气体还是蒸汽，并记录介质温度、压力、密度及是否含杂质。

2. 确认管道和流量范围
   提供管道公称直径、正常流量、最大流量和最小流量。流量过低可能无法稳定形成有效涡街信号，流量过高则可能超出测量范围。

3. 判断测量目的
   过程监测、设备运行管理与贸易结算对精度要求不同。插入式资料标注精度为2.5级，应先判断是否满足项目要求。

4. 确定输出与供电
   需要远传至PLC/DCS时，优先核对“DC24V+4-20mA”；需要累计脉冲时，确认是否选择电压脉冲输出及其供电方式。

5. 确认补偿需求
   蒸汽质量流量、气体标况流量通常需要温度和压力补偿；工况稳定时，才可进一步评估不带补偿的方案。

6. 核验环境与安全等级
   根据现场温度、湿度、户外安装情况选择IP等级；危险区域则需确认ExibIICT3Gb或ExibIICT4Gb等防爆要求及证书信息。

下单前至少提供的信息

• 介质名称及状态；
• 管道口径和连接方式；
• 正常、最小、最大流量；
• 工作温度和压力；
• 是否需要温压补偿；
• 输出信号：4-20mA、脉冲或现场显示；
• 供电条件：DC24V、DC12V或电池；
• 防护、防爆及安装环境要求。

六、FAQ

Q1. DC24V供电的插入式涡街流量计一定输出4-20mA吗？

不一定。资料显示，4-20mA标准电流输出通常采用DC24V供电，而电压脉冲输出支持DC12V/DC24V。因此，DC24V只能说明供电条件，不能单独确定输出类型。

Q2. 插入式涡街流量计的精度是多少？

产品资料标注插入式精度等级为2.5级；液体、气体、蒸汽的常规产品精度分别为1.0级、1.5级、1.5级。具体是否满足项目要求，还需结合测量目的和现场工况判断。

Q3. 蒸汽测量是否必须选择温压补偿？

如果需要显示补偿后的质量流量，通常应配置温度、压力补偿。蒸汽温度小于200℃且口径不大于DN100时，可评估一体式温压补偿；超过这些条件时，资料不建议采用该一体式结构。

七、结论

DC24V供电插入式涡街流量计适合接入工业控制系统，常见配置可实现4-20mA远传、现场显示或脉冲计量。其选型重点不在“DC24V”本身，而在于插入式2.5级精度是否满足用途、流速范围是否匹配、气体或蒸汽是否需要温压补偿，以及现场环境和防爆条件是否符合要求。

实际采购时，建议先整理介质、管径、流量、温度、压力和输出需求，再由供应方核对具体测量范围表及结构方案。这样既能避免供电与信号不匹配，也能降低因补偿方式或精度等级选择不当带来的运行风险。
