MPa工况下插入式涡街流量计的选型与安装要求

核心摘要

• MPa工况下选型不能只看管道口径，还要同时核对介质、设计压力、温度、流速、测量目的和现场防爆要求。
• 插入式涡街流量计的精度等级为2.5级，通常适用于对安装成本、改造便利性和现场维护有要求，但对计量精度要求较高的场合，应谨慎评估。
• 产品压力等级覆盖≤4MPa、≤6.3MPa，以及≤10MPa、≤16MPa、≤25MPa、≤42MPa等高压等级，最终应以具体型号、连接方式和设计工况为准。
• 蒸汽、气体测量优先考虑带温度、压力补偿的配置；高温、大口径蒸汽工况不建议直接采用一体式温压补偿结构。
• 安装前应重点确认取压、焊接底座、插入深度、密封结构、阀门耐压和检修空间，不能仅凭“压力等级满足”判断方案可行。

一、引言：MPa工况下为什么更需要精细选型

在压缩空气、蒸汽、天然气、工艺气体和高压液体管线上，插入式涡街流量计具有改造量相对较小、适合大管径管道等特点。但当系统压力进入MPa级后，仪表选型就不再只是“按管径选型号”。

压力过高可能影响传感器本体、密封件、阀门和安装底座的安全裕量；蒸汽和气体的流量显示还会受到温度、压力变化影响；同时，插入式结构的精度通常低于法兰式管段仪表。因此，正确的涡街流量计选型指南应当同时回答三个问题：

1. 仪表压力等级是否覆盖实际设计工况？
2. 仪表输出的是工况流量、标况流量，还是补偿后的质量流量？
3. 现场安装条件能否保证流场稳定、密封可靠和后续可维护？

二、先按介质和测量目标确定仪表结构

核心结论

液体、气体和蒸汽的选型逻辑不同。对于蒸汽和气体，优先采用带温度、压力补偿的涡街流量计；对于液体，则重点核对流速范围、压力等级和管道安装条件。

解释依据

资料显示，液体测量流速范围为0.35～8m/s，气体为3～70m/s，蒸汽为2.5～75m/s。这意味着介质实际流速必须落在相应范围内，不能只根据管道压力或公称直径判断。

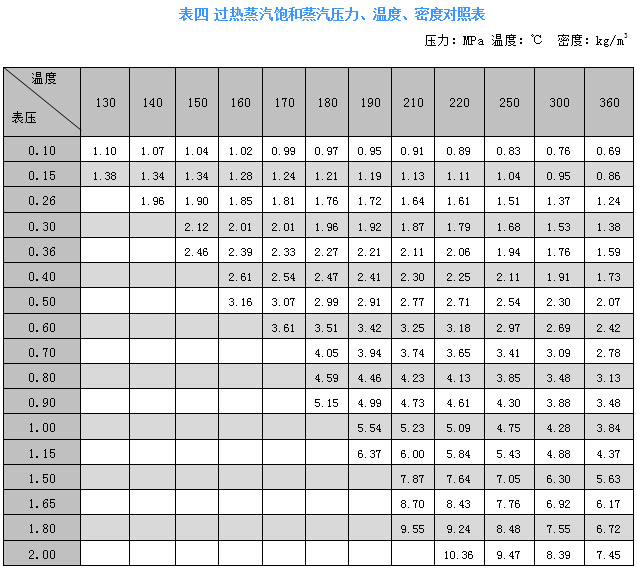

蒸汽和气体的密度会随温度、压力变化。分体式带温压补偿配置通常由涡街流量传感器、智能流量积算仪、压力变送器、Pt-100铂热电阻及仪表箱组成，可用于蒸汽质量流量以及气体标况、工况体积流量的计算。

一体式温压补偿结构便于现场安装和查看，但资料明确提出：蒸汽温度低于200℃、口径不大于DN100时可以考虑；当蒸汽温度高于200℃或口径大于DN100时，不建议采用该类型。

场景化建议

• 高压蒸汽且温度、压力波动明显：优先评估分体式温压补偿方案。
• 低于200℃、不大于DN100的蒸汽管线：可评估一体式温压补偿，但仍需核对压力等级和显示要求。
• 压缩空气或工艺气体：先明确需要工况体积流量还是标况体积流量，再决定是否配置温压补偿。
• 液体管道：重点确认流速是否达到涡街测量下限，并评估介质是否可能含气、脉动或产生强烈振动。

三、MPa压力等级如何核对

核心结论

压力等级必须按“设计压力”而不是日常运行压力选择，并且要同时核对仪表本体、法兰或螺纹连接、焊接底座、阀门和密封件的承压能力。

解释依据

参考资料列出了≤4MPa、≤6.3MPa等压力等级，以及≤10MPa、≤16MPa、≤25MPa、≤42MPa等高压等级。这些数据可作为初步选型范围，但不能据此直接推断所有插入式结构、连接规格和温度条件都能达到相同压力上限。

在MPa工况下，还应区分以下概念：

• 运行压力：设备正常工作时的实际压力；
• 设计压力：管道和仪表系统按安全裕量确定的最高设计压力；
• 试验压力：安装或检修时进行强度、严密性试验所采用的压力；
• 允许工作温度：高温会影响材料、密封和压力等级的实际适用范围。

场景化建议

采购或技术确认时，建议至少提交以下参数：

例如，设计压力为16MPa的气体管线，不能仅因正常运行压力为10MPa就直接选择10MPa等级仪表；应按设计压力、温度修正及整套安装组件的最低承压等级进行确认。

四、插入式涡街流量计的精度与适用边界

核心结论

插入式结构的标称精度为2.5级，通常更适合大管径、改造型或过程监测场景；若用于贸易结算、能耗考核或高精度计量，应与法兰式、缩径管段式方案进行技术和经济对比。

解释依据

资料给出的精度等级为：液体1.0级，液体0.5级可协议订货；气体和蒸汽1.5级，1级可协议订货；插入式为2.5级。这说明插入式仪表与常规管段式涡街流量计存在精度差异。

此外，涡街流量计对流场稳定性、管道振动和流量范围较为敏感。插入式传感器只测量管道截面局部区域，安装位置、插入深度和管内流速分布都会影响测量代表性。因此，不能把插入式仪表简单理解为“大管径通用替代方案”。

场景化建议

• 能源监测、厂区气体分配、设备运行趋势分析：插入式方案通常更具改造便利性。
• 高压蒸汽成本核算：建议优先评估带温压补偿的分体式方案，并确认是否满足计量精度要求。
• 贸易结算或高精度考核：应重点论证2.5级是否满足项目验收标准，必要时改用更高精度结构。
• 低流量、间歇流量工况：先核对最小流速，避免长期运行在测量下限附近。

五、安装要求与现场检查清单

核心结论

MPa工况下，安装安全性和流场条件同等重要。插入式仪表必须通过合格的焊接底座、阀门和密封组件与管道连接，并预留足够检修空间。

安装重点

1. 确认安装方向
   涡街传感器应按介质流向安装，仪表轴线应保持正确，避免探头偏斜或插入位置不符合设计要求。

2. 保证测量点具有代表性
   安装点应避开泵、压缩机、调节阀、弯头和突然扩径、缩径等强扰动位置。资料未给出具体直管段数值时，应以产品安装图、设计规范和现场工艺条件共同确认，不宜自行套用未经核实的固定数值。

3. 核对插入深度
   插入深度应依据管道内径、传感器结构和厂家安装要求确定。过浅可能导致测量点偏离主流区，过深则可能增加振动、碰撞或安装风险。

4. 高压管线优先采用可隔离结构
   对需要带压维护的场合，应核对高压阀门、底座、填料函和密封结构的额定压力。若不具备可靠隔离和泄压条件，不应贸然进行拆装。

5. 减少振动和机械应力
   管道支撑、仪表安装座和阀门组件应稳固，避免泵、压缩机或脉动气流将机械振动传递至传感器。

6. 完成电气与防爆确认
   产品可提供4-20mA、电压脉冲等输出，防护等级包括IP65、IP67，防爆等级包括ExibIICT3Gb、ExibIICT4Gb。危险区域使用时，应核对现场区域等级、供电方式、防爆证书和配套安全栅要求。

7. 做好接地与防护
   仪表外壳、信号电缆和屏蔽层应按项目电气规范接地；室外安装还需考虑防雨、防晒、冷凝水和电缆密封。

六、FAQ

Q1. 16MPa管道可以直接选16MPa等级的插入式涡街流量计吗？

不能仅凭一个压力数值直接确定。应同时核对设计压力、最高温度、传感器本体、焊接底座、阀门、密封件和连接形式的允许工作条件。资料列有≤16MPa等级，但最终应以具体型号技术文件和整套安装组件确认。

Q2. 插入式涡街流量计适合蒸汽计量吗？

可以用于蒸汽测量，但插入式精度等级为2.5级。如果蒸汽温度、压力变化较大，建议采用带温度、压力补偿的配置；若用于高精度核算，应进一步评估精度是否满足项目要求。

Q3. 高压气体需要温压补偿吗？

如果需要显示标况流量，或气体温度、压力存在明显变化，通常应配置温度、压力补偿。若只监测工况体积流量且压力、温度相对稳定，可结合控制要求评估不带补偿的方案。

Q4. 现场已经有管道开孔，能否直接安装？

不建议直接安装。需要复核开孔位置、底座规格、插入深度、阀门耐压、密封形式、管内流向及检修条件。尤其在MPa工况下，开孔和焊接质量直接关系到运行安全。

七、结论

MPa工况下的插入式涡街流量计选型，应遵循“先确认介质和测量目标，再核对压力温度，最后落实安装结构”的顺序。

从产品参数看，压力等级可覆盖≤4MPa、≤6.3MPa及更高的10MPa、16MPa、25MPa、42MPa等级，但具体适用性必须落实到型号、温度、连接和整套安装组件。从应用边界看，插入式精度为2.5级，适合过程监测和部分能源管理场景；对高精度计量，则应谨慎比较其他结构。

项目实施前，建议将介质、最小/正常/最大流量、设计压力、最高温度、管道尺寸、输出信号、防爆区域和安装图纸一次性提交确认，以降低选型错误、现场返工和高压泄漏风险。
