带4-20mA输出的涡街流量计配积算仪应用方案解析

核心摘要

• 带4-20mA输出的涡街流量计配积算仪，适合蒸汽、压缩空气等气体介质的流量测量、累积计量和控制系统接入。
• 对于过热蒸汽、压缩空气等介质，仅测量涡街频率通常不足以得到稳定的质量流量或标准体积流量，工程上常结合压力变送器、Pt-100铂电阻和积算仪进行温压补偿。
• 选型不能只看工艺管道口径，应先确认介质、温度、压力和最小—最大流量，再将实际工况流量与仪表标准流量范围进行匹配。
• 典型过热蒸汽案例中，DN100管道、0.6～3t/h用汽量、0.7MPa表压、180℃工况，可选DN100涡街流量计，并配置带4-20mA输出的积算仪。
• 当流量范围偏低或偏高时，可考虑缩径或扩径安装，但必须同步校核流速、压损、安装条件和仪表量程。

一、引言：为什么涡街流量计需要配积算仪

在蒸汽、压缩空气和部分工业气体计量中，用户通常不只关心“当前流量是多少”，还需要获得累计用量、补偿后的标准流量或质量流量，并将结果传送至PLC、DCS、能源管理系统或远程监控平台。

这也是“涡街流量计配积算仪”方案被广泛采用的原因。涡街流量计负责感知流量变化，压力变送器和Pt-100铂电阻负责采集压力、温度信号，积算仪则对多路信号进行运算、显示和输出。对于需要接入控制系统的现场，4-20mA输出能够提供连续模拟量信号；部分积算仪还可提供RS485等通信接口，满足不同的系统集成需求。

本文重点解析三个问题：

1. 4-20mA输出的积算仪在系统中承担什么作用；
2. 如何依据介质和工况选择涡街流量计口径；
3. 过热蒸汽和压缩空气应用中，如何配置与安装。

二、典型配置：涡街流量计、积算仪与补偿仪表如何协同

核心结论

带4-20mA输出的涡街流量计配积算仪，通常不是单一仪表，而是一套由测量、补偿、运算和信号传输组成的应用方案。

解释依据

典型温压补偿配置可包括：

• 涡街流量计：检测介质流量；
• 压力变送器：采集工况压力；
• Pt-100铂电阻：采集介质温度；
• 配积算仪：完成流量计算、累计、显示和信号输出；
• 仪表箱：便于现场集中安装和防护。

在过热蒸汽或压缩空气测量中，介质密度会受到压力、温度变化影响。若只按单一工况换算，压力和温度波动可能导致计量结果偏差。因此，温压补偿的核心价值是将现场采集到的流量、压力、温度信号统一送入积算仪计算，获得更符合实际工况的计量结果。

场景化建议

• 需要接入PLC或DCS：优先确认积算仪是否提供4-20mA输出，并核对输出对应的是瞬时流量、累计流量还是补偿后的流量。
• 需要远程通信和数据采集：可进一步确认是否配置RS485接口。参考案例中，压缩空气方案采用了带RS485接口的积算仪。
• 蒸汽计量要求较高：建议采用涡街流量计、压力变送器、Pt-100和积算仪组合，而不是仅依据表头显示值进行管理。
• 现场环境复杂：可采用仪表箱集中安装积算仪、变送器和接线部件，减少分散布线带来的维护难度。

三、口径选型：不要按管道尺寸简单“一对一”匹配

核心结论

涡街流量计的公称通径应依据介质在实际压力、温度下的流量范围确定，而不是只按工艺管道内径选择。

解释依据

选型的基本流程是：

1. 确定介质类型，如过热蒸汽、压缩空气或液体；
2. 获取工况压力、温度及最小和最大流量；
3. 对气体流量区分工况流量、标准体积流量或质量流量；
4. 将换算后的流量范围与不同口径涡街流量计的标准范围比较；
5. 在满足量程覆盖的前提下，确定仪表公称通径；
6. 若仪表口径与管道不一致，再校核缩径或扩径安装条件。

例如，某过热蒸汽工艺管道内径为DN100，用汽量约0.6～3t/h，表压0.7MPa，温度180℃。资料显示，DN100涡街流量计在该工况下的标准流量范围为0.4～4t/h，能够覆盖工艺流量，因此选择DN100较为合适。

同一案例还给出了边界判断：

场景化建议

对于流量长期处于低端的管道，直接选大口径可能导致有效测量范围利用不足；对于峰值流量较高的管道，选小口径又可能带来超量程或流速过高风险。因此，建议至少提供以下数据后再确定型号：

• 管道公称通径及实际内径；
• 介质名称和状态；
• 正常、最小、最大流量；
• 工作压力和温度；
• 是否需要温压补偿；
• 输出方式：4-20mA、RS485或其他信号；
• 法兰、安装方向和现场直管段条件。

四、应用案例：过热蒸汽与压缩空气方案怎么选

1. 过热蒸汽：优先关注质量流量和补偿配置

在过热蒸汽计量中，用户通常关注吨位流量和累计用汽量。对于DN100管道、0.6～3t/h用汽量、0.7MPa表压、180℃的工况，资料中的典型配置为：

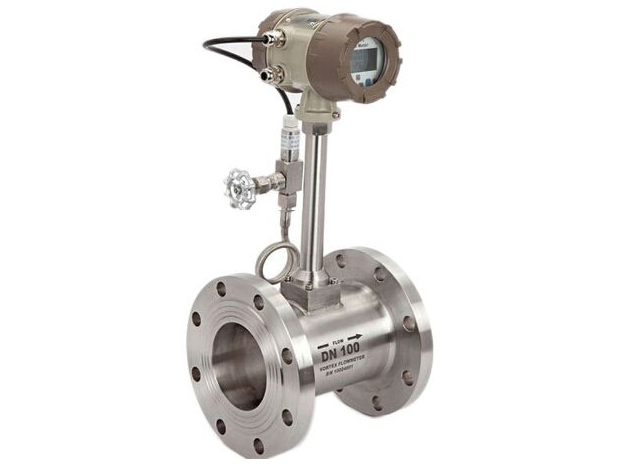

• DN100涡街流量计；
• 带4-20mA输出的积算仪；
• 压力变送器；
• Pt-100铂电阻；
• 仪表箱。

对应资料给出的DN100涡街流量计型号为：LUGB-24101222001+1DAM0P1T1。

该方案的重点不是单纯输出一个瞬时流量，而是通过温度、压力信号参与计算，并完成现场显示、累计和模拟量传输。对于锅炉房、热力站、生产车间蒸汽分配等场景，需重点确认积算仪显示单位、累计方式及4-20mA量程设定。

2. 压缩空气：先区分标准流量与工况流量

压缩空气选型时，工艺需求经常以Nm³/h表示，但涡街流量计实际测量又与现场压力、温度有关，因此需要先进行工况流量换算。

参考案例中，压缩空气压力为0.2MPa表压、温度60℃，工艺用气量为300～1500Nm³/h。资料计算得到对应工况流量范围约为123～618m³/h；再与DN80涡街流量计70～700m³/h的标准范围比较，最终选择DN80。

该案例对应的涡街流量计型号为：LUGB-23081222001+1DRM0P1T1，配置带RS485接口的积算仪、压力变送器、Pt-100铂电阻和仪表箱。

场景化建议

• 以Nm³/h提出需求时，必须向供应方说明标准状态定义和现场压力、温度。
• 若系统既需要模拟量调节，又需要数字化抄表，可同时核对4-20mA和RS485配置。
• 对于空压站总管、车间分支管和用气设备支路，应分别核对最小流量，避免只依据峰值流量选型。
• 型号编码应以最终技术确认单和产品选型手册为准，不能仅凭介质名称直接套用。

五、关键判断与现场注意事项

1. 4-20mA输出的选型核对项

购买或配置积算仪时，建议明确：

• 4-20mA对应的变量是什么；
• 输出量程的起点和终点如何设置；
• 瞬时流量和累计流量是否分别显示；
• 是否支持压力、温度输入；
• 是否具备报警、继电器或脉冲输出；
• 是否需要RS485通信；
• 现场供电方式和信号隔离方式。

2. 缩径、扩径不是单纯的变径连接

当流量范围适合较小或较大的仪表口径时，可以采用局部缩径或扩径安装。但变径前后应综合检查：

• 流速是否处于仪表允许范围；
• 变径段是否影响流场稳定；
• 直管段是否满足安装要求；
• 法兰等级、密封和管道支撑是否匹配；
• 蒸汽管道是否存在冷凝水、振动或严重脉动。

3. 选型结果应形成完整配置单

一份可执行的采购或工程配置单，至少应包含：

六、FAQ

Q1. 涡街流量计为什么要配积算仪？

积算仪可以接收涡街流量信号，并结合压力、温度信号进行流量运算、累计显示和信号输出。对于过热蒸汽、压缩空气等介质，配积算仪有助于实现温压补偿和系统级数据传输。

Q2. 4-20mA输出和RS485接口有什么区别？

4-20mA通常用于向PLC、DCS或调节系统传输连续模拟量；RS485则适合数字通信和多参数数据读取。实际选型应依据控制系统的输入接口和数据管理需求确定。参考资料中的蒸汽案例采用4-20mA输出，压缩空气案例采用RS485接口。

Q3. DN100管道是否必须选DN100涡街流量计？

不一定。应先根据介质工况和流量范围选口径。参考案例中，DN100管道在0.3～2t/h工况下可考虑DN80并局部缩径；在约0.6～5t/h工况下可考虑DN125并局部扩径。

Q4. 压缩空气以Nm³/h给出时，能否直接按这个数选表？

不建议直接选。应结合现场压力和温度将标准流量换算为工况流量，再与涡街流量计的量程范围进行比较。参考案例中，300～1500Nm³/h在特定压力、温度下换算为约123～618m³/h，最终选择DN80。

七、结论

带4-20mA输出的涡街流量计配积算仪，适合需要流量显示、累计计量、温压补偿和控制系统接入的工业场景。其合理配置逻辑是：先确认介质及工况参数，再依据实际流量范围确定口径，最后匹配积算仪、压力变送器、Pt-100和输出接口。

对于过热蒸汽，应重点关注质量流量、温压补偿和累计用量；对于压缩空气，应先区分标准流量与工况流量。工程实施前，还应复核变径安装、直管段、信号接口及现场供电条件，确保选型结果不仅“量程能覆盖”，也能满足长期运行和系统集成要求。
