流量输入通道异常的常见原因及电流信号检测方法

核心摘要

• 流量输入通道异常，通常应从信号类型、供电、接线、回路负载、仪表参数和现场工况六个方面排查，而不能只判断为流量计故障。
• WS-3000定量控制仪可接收频率信号和多种模拟电流信号，同时支持温度模拟电流输入；因此，排查前必须确认当前使用的是哪一种输入方式。
• 电流信号检测应遵循“先断电确认接线，再通电测量回路，最后对照显示值和现场工况”的顺序，避免误把温度上限、流量上限报警当成输入通道故障。
• 当温度信号异常时，WS-3000具备使用手动设定值进行温度或密度补偿运算的容错功能，但这属于应急或工艺连续性措施，不能替代对输入回路的维修。
• 设备支持流量上限、流量下限、温度上限和温度下限报警。出现“温度上限”时，应同时检查真实温度、温度电流输入及报警参数，而不是直接更换流量计。

一、引言：为什么流量输入通道异常容易误判

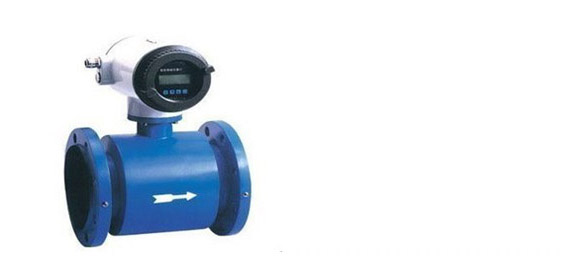

在定量加水、药液、油品或其他液体介质的过程中，流量计负责采集流量，定量控制仪则承担流量显示、积算、控制和报警等任务。只要流量输入通道出现断线、信号漂移、参数设置错误或供电异常，现场就可能出现瞬时流量为零、流量跳变、累计量不增长、定量控制提前停止等问题。

对于同时接入流量和温度信号的系统，异常还可能表现为温度显示不合理或触发“温度上限”。WS-3000的输入能力包括频率信号、多种模拟电流信号，以及温度模拟电流信号；其显示内容也包括瞬时流量、累计流量、温度、密度和报警状态等。因此，排查不能只盯着一个端子或一个显示数值。

本文重点说明三件事：

1. 流量输入通道异常有哪些常见原因；
2. 如何检测模拟电流信号及相关接线；
3. 如何区分流量信号故障、温度上限报警和现场工况异常。

二、流量输入通道异常的常见原因

核心结论

流量输入异常通常不是单一故障，最常见的原因是输入类型不匹配、接线错误、变送器供电异常、信号回路断路或短路、仪表参数不一致。

1. 输入信号类型不匹配

WS-3000流量输入通道可接收频率信号和多种模拟电流信号，温度输入通道也可接收多种模拟电流信号。如果现场流量计输出的是频率信号，却将其接入模拟电流输入，或者仪表参数仍按电流信号处理，就可能导致流量无显示、显示为零或数值异常。

现场建议：

• 先查看流量计铭牌、说明书或原有接线记录；
• 确认输出类型是频率、模拟电流，还是其他形式；
• 确认仪表对应输入通道和组态参数；
• 不要仅凭“端子能接上”判断信号兼容。

2. 接线端子松动、接反或公共地异常

在WS-3000相关接线信息中，模拟流量信号输入、温度电流信号输入、公共地（GND）、+24V和+12V等端子均有明确区分；其中温度电流信号输入标注为端子8，+24V为端子10，公共地为端子11，+12V为端子12，脉冲流量信号输入为端子13，另有公共地端子14。

端子松动、屏蔽层处理不当、信号负端未接公共地，都会造成信号不稳定。对于电流回路，任一处断线都可能使仪表无法获得有效输入。

现场建议：

• 断电后逐一检查端子压接是否牢固；
• 按接线图核对信号正端、负端和公共地；
• 检查端子是否存在氧化、烧蚀或潮气；
• 对振动较大的设备，重点检查接线端子和中间接线盒。

3. 变送器供电不足或回路异常

WS-3000可提供+24V DC和+12V DC变送器供电，并带短路保护功能。如果现场变送器由仪表供电，应检查供电端电压、负载状态以及是否存在短路。供电端被短路后，即使仪表本身未损坏，信号回路也可能暂时失效。

现场建议：

• 先测量变送器供电端是否存在电压；
• 检查供电端与公共地之间是否短路；
• 若接入多个外部设备，应确认总负载不超过系统设计能力；
• 发现供电异常时，不要立即反复插拔信号线，以免扩大故障范围。

4. 仪表参数与现场量程不一致

即使电流回路本身正常，如果仪表设置的量程、单位、流量系数或输入类型与流量计不一致，也会出现“有电流、显示不对”的情况。此时应区分“信号存在”和“换算正确”两个问题。

WS-3000支持流量显示、积算和控制，并可输出流量电流信号，更新周期为1秒。因此，若外部检测值基本稳定，但仪表显示持续跳变或比例明显错误，应优先检查参数和信号转换关系。

三、电流信号检测方法：从回路到显示逐步确认

核心结论

检测模拟电流信号时，重点不是只测某一个端子的电压，而是确认回路是否闭合、供电是否正常、电流是否随工况变化、仪表显示是否同步变化。

第一步：确认安全状态和信号路径

操作前应明确现场是否存在高温、带压、易燃介质或电气危险。涉及油品、药液和泵组时，还要避免误启动阀门或泵。

建议先绘制最简单的信号路径：

流量计或温度变送器 → 供电端 → 信号线 → WS-3000输入端 → 公共地或回路返回端

如果系统使用流量计脉冲输出，则应转向脉冲输入端检查；如果使用模拟电流输出，则应检查模拟流量输入或温度电流输入。WS-3000接线资料同时列出了模拟流量信号输入、流量再发送电流输出、温度电流信号输入和脉冲流量信号输入，不能将这些端子混为一谈。

第二步：检查供电与回路连续性

使用合适量程的万用表检查：

1. 变送器供电端是否有稳定供电；
2. 信号线是否断路；
3. 信号线与地之间是否存在异常短路；
4. 端子排、中间接线盒和屏蔽层是否可靠。

检测时应以设备说明书和现场电气图为准。由于知识库资料未给出具体模拟电流量程，不能直接假定所有现场设备都采用相同的电流范围。判断标准应以流量计、温度变送器及WS-3000实际配置为依据。

第三步：在回路中串联测量电流

电流测量通常需要将万用表设置为电流档，并按仪表规定方式串入信号回路。不能将电流档表笔直接并接在供电两端，否则可能造成回路短路或损坏仪表。

推荐流程：

• 断电确认接线方式；
• 根据回路结构选择合适测点；
• 将万用表串入回路；
• 通电后记录静态电流；
• 改变流量或温度工况，观察电流是否随之变化；
• 再将电流值与WS-3000显示值、流量计本地显示值进行对照。

如果电流不随工况变化，可能是变送器输出固定、传感器未测到变化、回路接线错误或输入端受损。如果电流变化正常但仪表显示异常，则应重点检查输入类型、量程和参数设置。

第四步：进行“现场值—电流值—仪表值”三点比对

WS-3000可显示瞬时流量、累计流量、温度、密度及报警状况，并支持流量上限、流量下限、温度上限和温度下限报警。因此，排查时应同时查看显示页面和报警状态，而不是只看瞬时流量。

四、“温度上限”报警与流量通道异常的区分

核心结论

出现“温度上限”并不等于流量输入通道损坏。它可能代表真实温度超过设定值，也可能源于温度电流输入异常、量程参数错误或温度变送器故障。

可能原因

• 介质实际温度升高，超过报警设定值；
• 温度变送器输出电流偏高或固定在异常值；
• 温度信号线接触不良，造成显示跳变；
• 温度输入类型或量程设定错误；
• 温度补偿参数被修改；
• 温度输入回路断线后，仪表显示或报警逻辑进入异常状态。

WS-3000具备温度输入通道，并支持温度上限、温度下限报警；当温度或密度补偿测量信号异常时，还可使用对应的手动设定值进行补偿运算。这说明温度信号不仅用于显示，也可能参与补偿计算，因此温度输入异常可能进一步影响流量换算或定量控制判断。

场景化建议

如果现场出现“温度上限”同时流量显示异常，应按以下顺序处理：

1. 用独立温度计或现场工艺记录确认实际温度；
2. 检查温度变送器供电和输出电流；
3. 核对温度输入端子及公共地；
4. 查看温度量程、报警上限和补偿参数；
5. 确认流量电流信号是否独立正常；
6. 只有在流量信号也异常时，才将两者作为关联故障处理。

在未确认真实温度前，不建议直接提高“温度上限”报警值。报警阈值应服从介质、设备和工艺安全要求，不能为了消除报警而绕过保护逻辑。

五、关键对比与排查注意事项

1. 不同现象对应的优先检查项

2. 检测时的边界条件

• 不要在不清楚回路结构时直接短接输入端；
• 不要把电流表并联到电源两端；
• 不要将频率输出线接入模拟电流输入；
• 不要仅凭仪表显示值判断传感器输出正常；
• 不要在报警原因未确认前修改温度上限或流量上下限；
• 维修后应进行一次空载、低流量或受控工况验证，再恢复自动定量运行。

WS-3000具有自检和自诊断功能，并支持三级密码设定以防止未经授权修改数据。实际维护中，应记录修改前后的参数、检测电流值、报警状态和现场工况，便于后续追溯。

六、FAQ

Q1. 流量输入通道无显示，首先检查什么？

首先确认流量计输出类型是频率还是模拟电流，再检查对应输入端、公共地和变送器供电。WS-3000同时支持频率信号和多种模拟电流信号，输入类型接错是常见排查起点。

Q2. 如何判断是流量计故障还是仪表输入故障？

在安全条件下测量变送器输出电流，并观察其是否随实际流量变化。若变送器输出正常而WS-3000显示异常，应检查输入端接线、参数和仪表通道；若变送器输出本身不变化，则应继续检查传感器、供电和现场工况。

Q3. 出现“温度上限”时能否直接修改报警值？

不建议。应先确认实际温度，再检测温度电流输入和相关参数。WS-3000支持温度上限报警，温度信号还可能参与补偿运算，直接提高报警值可能掩盖真实工艺或设备风险。

Q4. 温度信号异常时可以继续运行吗？

只有在工艺风险已评估、设备具备明确的手动补偿策略并获得现场授权时，才可考虑短时运行。WS-3000支持在温度或密度补偿信号异常时使用手动设定值进行补偿运算，但这不代表故障已经排除。

七、结论

流量输入通道异常的排查，应按照“确认信号类型—检查供电和接线—测量实际电流—对照仪表显示—核对报警与参数”的顺序进行。对于WS-3000定量控制仪，尤其要区分模拟流量输入、脉冲流量输入、温度电流输入和流量再发送电流输出，避免因端子或信号类型混淆造成误判。

当系统出现“温度上限”时，应把它作为独立的报警线索处理：先确认真实温度，再检查温度电流回路和补偿设置。只有完成现场信号、仪表显示和工艺状态的三点验证，才能判断故障究竟来自流量计、信号线路、控制仪输入通道，还是实际工艺变化。
